Алюминиевая опалубка-особенности производства
Алюминиевая опалубка – это универсальная опалубка повышенной прочности для монолитного домостроения и возведения железобетонных конструкций жилищного, промышленного и гражданского назначения.
Алюминиевая каркасно-щитовая опалубка состоит из каркасных модульных щитов, собираемых на строительных площадках в панели любых размеров и конфигураций.
Алюминиевая опалубка по сравнению со стальной опалубкой обладает такими преимуществами, как: более низкий вес и высокая точность элементов.
Технические характеристики алюминиевой опалубки:
- Давление бетонной смеси – 80 кПа;
- Прогиб – не более 1/400 пролета;
- Оборачиваемость:
Каркаса щита опалубки – до 300 циклов;
Палубы щита палубки (фанеры) – до 80 циклов - Основные размеры щитов алюминиевой опалубки:
Высота щитов: 0,6; 1,2; 2,5; 3,0; 3,3 м
Ширина щитов: от 0,25 до 1,2 м
Конструктивные особенности алюминиевой опалубки:
- Каркас щитов алюминиевой опалубки имеет замкнутый контур. Щиты опалубки состоят из краевого профиля толщиной 140 мм, расположенного по всему периметру щитов, и профилированных ригелей, расположенных с растром 30 см.
- Палуба щитов алюминиевой опалубки изготавливается из ламинированной фанеры толщиной 18 мм.
- Все щиты алюминиевой опалубки могут комбинироваться друг с другом в вертикальных и горизонтальных положениях, с реализацией произвольных форм.
- Щиты алюминиевой опалубки оснащены отверстиями для анкеровки, расстояния между которыми гармонируют при разных высотах щитов.
- В торцах щитов алюминиевой опалубки присутствуют специальные отверстия под шкворни для монтажа углов и колонн совместно с универсальными щитами. Торцевые втулки под шкворни обвариваются по всей окружности (в отличие от щитов других производителей).
Производство и гарантии качества
В качестве сырья для производства стеновой опалубки используется исключительно первичный алюминий (марка А-7). Изготовление алюминиевого профиля для стеновой опалубки осуществляется в России, на австрийских литейных печах и итальянских экструзионных прессах, что обеспечивает соответствие продукции самым высоким мировым стандартам.
Алюминиевая опалубка изготавливается в строгом соответствии с ГОСТ 15150-69, ГОСТ 22233-2001, ТУ 5225-0105-00244676-04 и соответствует I классу по ГОСТ 52085-2003 (что гарантирует геометрическую точность формообразующих элементов и их высокую жесткость).
Безупречное качество нашей стеновой опалубки подтверждается ежегодной сертификацией ISO 9001.
Каждый щит нашей алюминиевой опалубки имеет индивидуальную маркировку и снабжен персональным клеймом сварщика (пятое поперечное ребро каркаса опалубки).
Соединение щитов стеновой опалубки
Для соединения щитов опалубки стен применяются следующие элементы:
- замок клиновой литой
- замок универсальный
- шкворень
- кронштейн фундаментный
При этом длина трубки подбирается таким образом, чтобы в сборе с конусами она была бы равна толщине заливаемой стены.
Щиты опалубки стен высотой 1,2 и 2,7 м имеют два отверстия для анкеровки по высоте. Щиты опалубки высотой 3,0 и 3,3 м имеют три отверстия для анкеровки по высоте. Неиспользуемые отверстия для стяжных винтов должны закрываться пробками.
При выполнении анкеровки на стыке щитов шайба гайки перекрывает в достаточной мере опорную поверхность соседнего щита. При одноярусной установке опалубки стен с высотой щитов 1,2-3,3 м устанавливают два стяжных винта по высоте. При двухярусной установке опалубки стен с высотой щитов 3,0-3,3 м устанавливают три стяжных винта на каждый щит.

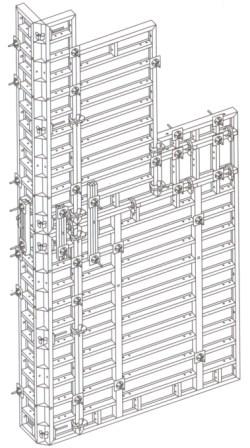

Опалубка стен (щиты) соединяется между собой замками. Количество замков определяется высотой соединяемых щитов, а также близостью стыка к наружному углу. При формировании наружного щита с помощью углов вместо замков используют шкворни.
Щиты опалубки, устанавливаемые горизонтально (надставки), стягиваются между собой стяжными винтами. Количество и место установки стяжных винтов определяется высотой надставки.
Для соединения доборных щитов (надставок) с основными щитами необходимо установить два клиновых замка. Если надставки имеют высоту 2,7 м и более, то для их соединения с основными щитами опалубки стен применяются клиновые замки и выравнивающие балки со шкворнями. Количество замков опалубки и выравнивающих балок зависит от ширины доборных щитов.

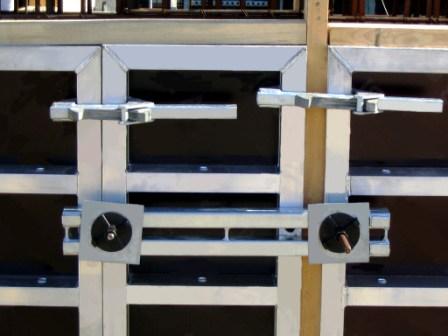

Часто при монтаже опалубки стен используют соединение щитов опалубки с помощью доборных вставок. Доборные вставки шириной до 20 см выполняются с использованием универсальных замков. Доборные ставки большого размера могут выполняться при помощи замков и выравнивающих балок. Каждый из этих элементов гарантирует соединение по одной линии с обеспечением прочности при растяжении.
